Die heutigen sehr energieeffizienten Heiz- und Kühlsysteme mit Primär- und Sekundärkreislauf oder mit getrennten Gruppen und Pumpen, wie z. B. mit Fußbodenheizung oder Wärmepumpen, erfordern einen optimalen hydraulischen Abgleich und bieten beste Performance mit Luft und schmutzfreiem Anlagenwasser.
Hydraulischer Abgleich, Luft- und (magnetische) Schlammabscheidung sind in der Spirotech SpiroCross AX-J-Reihe kombiniert. Die hydraulische Weiche (Hydraulikweiche) gleicht Durchflussunterschiede zwischen einem Primärkreis (Bedarf) und einem Sekundärkreis (Bedarf) aus. Die Kombination von drei Funktionen in einem Gerät spart nicht nur Anschaffungskosten, sondern auch Platz-, Leistungs-, Installations- und Gesamtsystemwartungskosten.
Die SpiroCross AX-J-Reihe wurde für kleine kommerzielle Anwendungen entwickelt und kann auch für Niedertemperatur-Wärmepumpensysteme verwendet werden. Beispiele hierfür sind Mehrfamilienhäuser, Wohngemeinschaften, Villen und kleine Gewerbegebäude. Anwendungsgebiete sind der Anschluss von kombinierten Heizungen (Vorlauf) mit unterschiedlichen Verbrauchskreisen (Radiator & Fußbodenheizung), die beide als aktiver Kreis in einem System mit mehreren und getrennten Umwälzpumpen ausgelegt sind.
Der SpiroCross AX-J bietet eine Entlüftung zur Entfernung von zirkulierender und eingeschlossener Luft und eine hochwirksame Schlammabscheidung in einem sehr kompakten Design und garantiert einen perfekten Systemwasserhaushalt mit minimaler Flüssigkeitsvermischung.

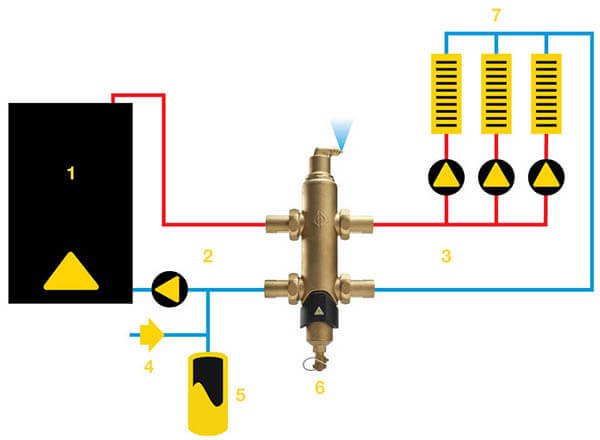

Die Hydraulische Weiche SpiroCross AX-J sollte wie in der Abbildung gezeigt zwischen Primär- und Sekundärkreislauf installiert werden. Um die beste Luftabscheideleistung zu gewährleisten, muss das Wasser mit der höchsten Temperatur an den oberen Anschlüssen angeschlossen werden (auch für Kühlanwendungen). Wie bei allen Rohrleitungen für Hydroniksysteme wird empfohlen, den Anschluss des Ausdehnungsgefäßes an das System auf der Saugseite der Pumpe oder Umwälzpumpe anzubringen.
Die Einheiten müssen in horizontalen Rohrleitungen montiert werden, mit der Entlüftung nach oben. Die Rohrleitung trägt normalerweise das Gewicht der SpiroCross AX-J-Einheiten. Rohrquerschnitte mit geradem Verlauf vor und nach dem Gerät sind nicht erforderlich..
Der Durchfluss kann zu beiden Seiten der Einheit geleitet werden. Es gibt keinen Richtungspfeil. Jeder Anschluss kann für Einlass oder Auslass verwendet werden. Der Gewindeanschluss am Entlüftungsauslass wurde als Bequemlichkeit für diejenigen vorgesehen, die das System vor dem Befüllen mit Luft einem Drucktest unterziehen möchten.
1 Kessel | 2 Primärschleife | 3 Sekundärschleife | 4 Wasserversorgung |
5 Ausdehnungsgefäß | 6 SpiroCross AX-J | 7 Systemstrahlung
Haben Sie Fragen zum neuen SpiroCross AX-J oder benötigen Sie Rat von einem unserer Experten? Bitte teilen Sie uns dies über unser Kontaktformular mit und wir werden dafür sorgen, dass Sie die gewünschten Informationen so schnell wie möglich erhalten.
